BIGTREETECH KMS PCB Kit

El Kit de PCB KMS de BTT es un sistema de control modular de alto rendimiento diseñado para gestionar configuraciones de impresión multicolor. Desarrollado en colaboración con los proyectos de código abierto KMS y Happy Hare, ofrece una integración inmediata y lista para usar con configuraciones multimaterial existentes, incluyendo los sistemas Happy Hare V3 y Tipo B.

Control de alta precisión con STM32G0B1RET6

El microcontrolador integrado STM32G0B1RET6 de 32 bits funciona a 64 MHz y proporciona:

• Cambios de color y transiciones de materiales extremadamente precisos
• Respuesta rápida en tiempo real
• Alta fiabilidad operativa
• Sincronización estable de todos los módulos conectados

De esta manera tendrás control total sobre tu unidad multicolor.

Diseño modular plug and print

El kit cuenta con una arquitectura totalmente modular que ofrece máxima flexibilidad. Cada módulo se conecta directamente sin necesidad de soldadura ni configuración manual, lo que garantiza una instalación sencilla y rápida, y un funcionamiento inmediato.

Hub expandible para más módulos

Si necesitas gestionar más de 4 ó 6 filamentos, el HUB Expandible te permite conectar varias unidades en cadena, lo que permite configuraciones de 8, 12 ó 16 canales. Esto hace que el sistema sea fácilmente expandible y adecuado incluso para configuraciones complejas.

Mayor estabilidad gracias a la redundancia

Para garantizar la máxima seguridad operativa, el kit integra funciones de redundancia avanzadas:

• 6 + 6 puertos de final de carrera
• 4 + 4 puertos de controlador

Algunos puertos se pueden reconfigurar para crear arquitecturas de respaldo. No se admite el uso simultáneo, pero sí se permite la conmutación si es necesario para mantener la estabilidad del sistema.

Condiciones de impresión óptimas en todo momento

El kit PCB KMS está diseñado para garantizar un entorno de trabajo controlado:

► Sensor HTU21D incorporado: un sensor de temperatura y humedad de alta precisión (±0,5 °C) monitorea constantemente las condiciones internas, protegiendo el filamento y los componentes sensibles.

► Puerto NTC para sensores externos: permite conectar un sensor NTC 100K adicional para detectar temperaturas en puntos estratégicos del sistema.

► MOSFET de alto rendimiento: permiten el uso de módulos de calentamiento para el secado activo del filamento, reduciendo la humedad y aumentando la seguridad de la impresión.

Máxima estabilidad del sistema

El kit está optimizado para garantizar cambios de color constantes y uniformes:

► Reduce la interferencia de señal: los cables blindados MX3.0 garantizan una señal limpia y una transmisión de energía.

► Diseño innovador de sensor integrado: la codificación de distancia permite una detección precisa del filamento y evita lecturas incorrectas durante los cambios de material.

► Cuatro controladores TMC2209 integrados: Motor ultraligero y silencioso con control de par estable. Esto garantiza movimientos suaves de la lanzadera y cambios de filamento limpios.

► Gatillo fiable con amortiguador de dos etapas: garantiza un movimiento suave y silencioso, con regulación de torque estable para transiciones fiables.

Protección segura para un rendimiento duradero

El kit PCB KMS se basa en una arquitectura de protección sólida que protege de forma fiable todos los componentes electrónicos:

► Protección contra polaridad inversa: Evita daños causados ​​por fuentes de alimentación mal conectadas. Esto garantiza la protección del sistema incluso en caso de errores de cableado accidentales.

► Protección ESD: Un circuito especial dedicado protege los componentes sensibles de las descargas electrostáticas que pueden ocurrir durante la instalación o extracción del módulo.

Esta doble protección garantiza una larga vida útil y un funcionamiento estable incluso bajo uso continuo.

Contenido del paquete:

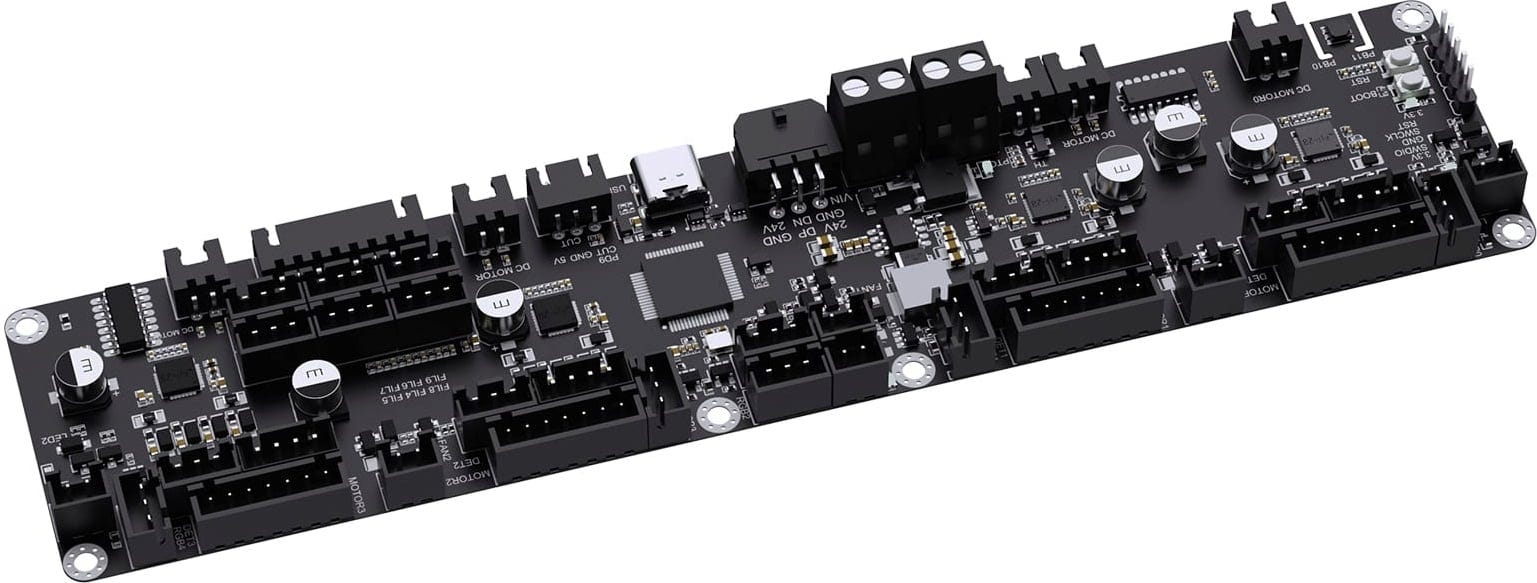

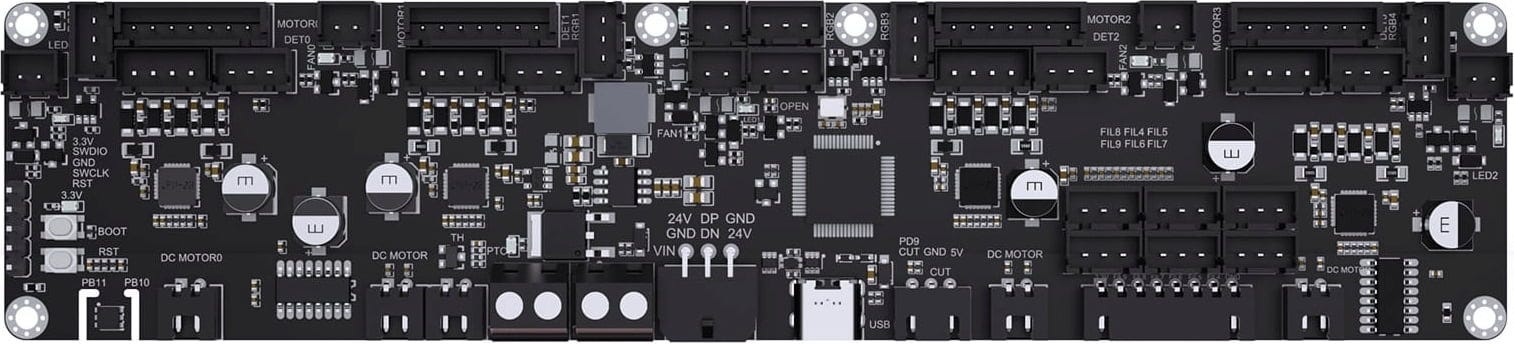

• Placa base KMS
• Adaptador de motor de 4 KMS
• 1 km RGB
• Buffer de 1 KMS

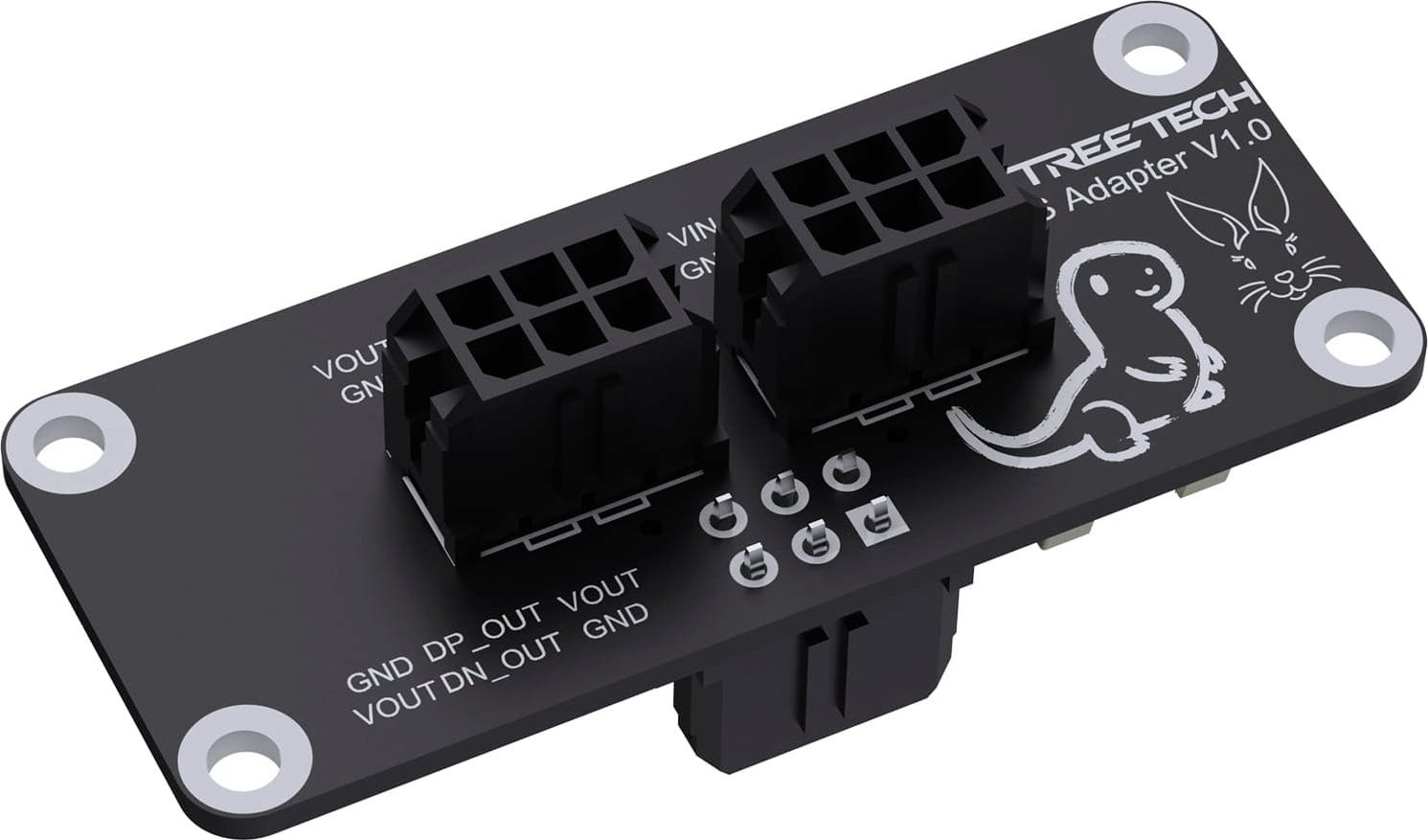

• Adaptador de 1 KMS
• Adaptador de corriente KMS PWR de 1 KMS
• Centro de 1 KMS

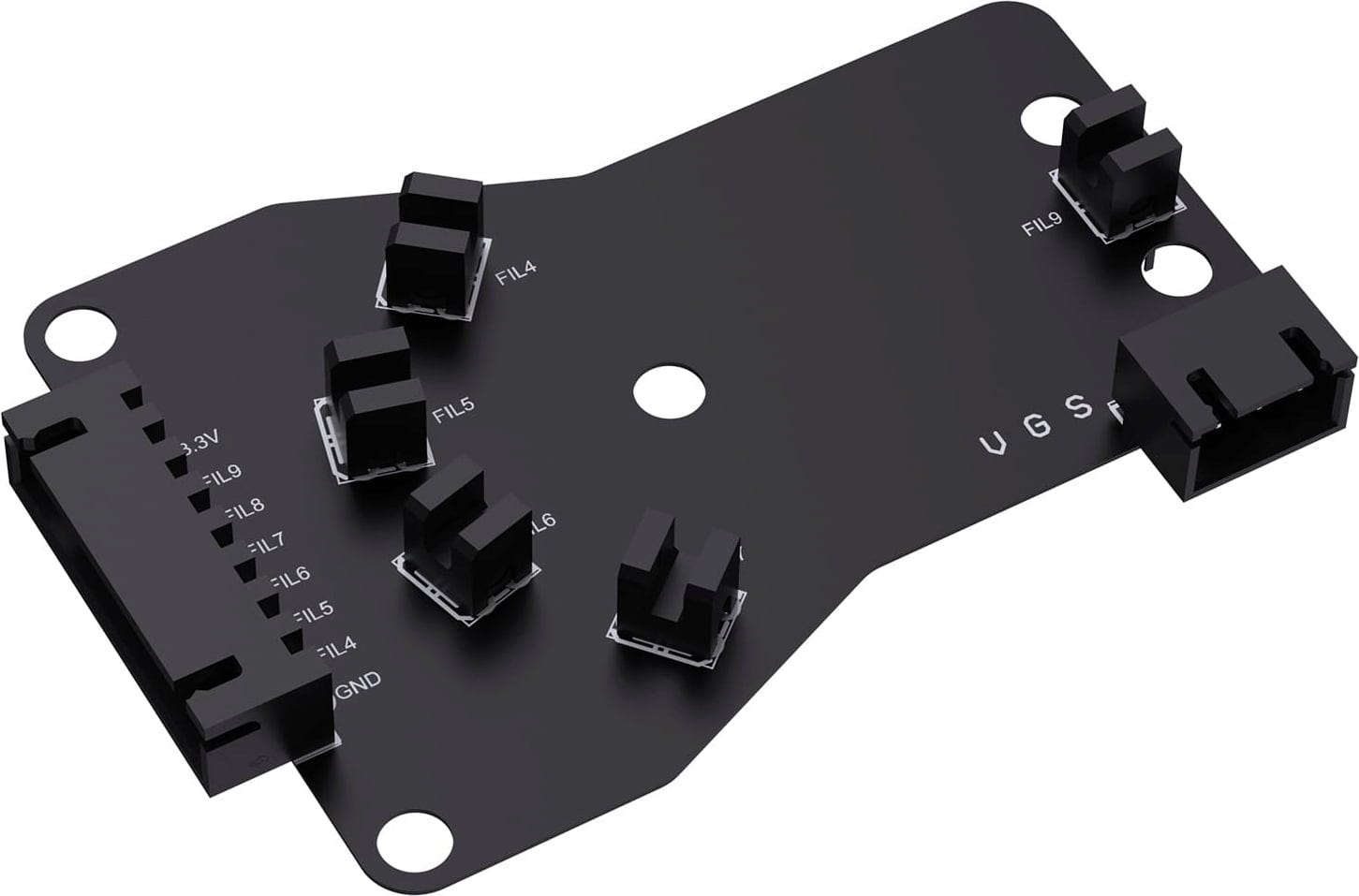

• Conmutador óptico de 1 KMS
• 2 cables de 6 pines, 500 mm, 1500 mm
• 1 cable de 3 pines, 150 mm
• 1 cable de 6 pines, 500 mm
• 5 cables de 3 pines, 100 mm
• 1 cable de 8 pines, 200 mm
• 4 cables de motor, 50 mm
• 4 cables de 7 pines, 150 mm
• 4 disipadores de calor de 9 x 9 x 12 mm

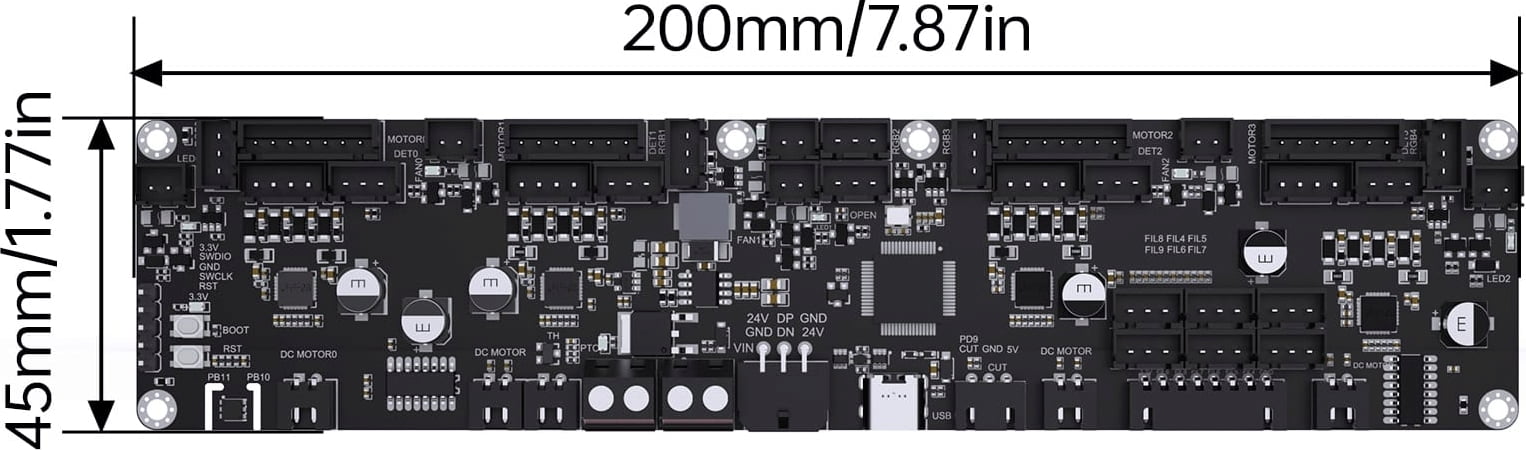

Especificaciones técnicas:
