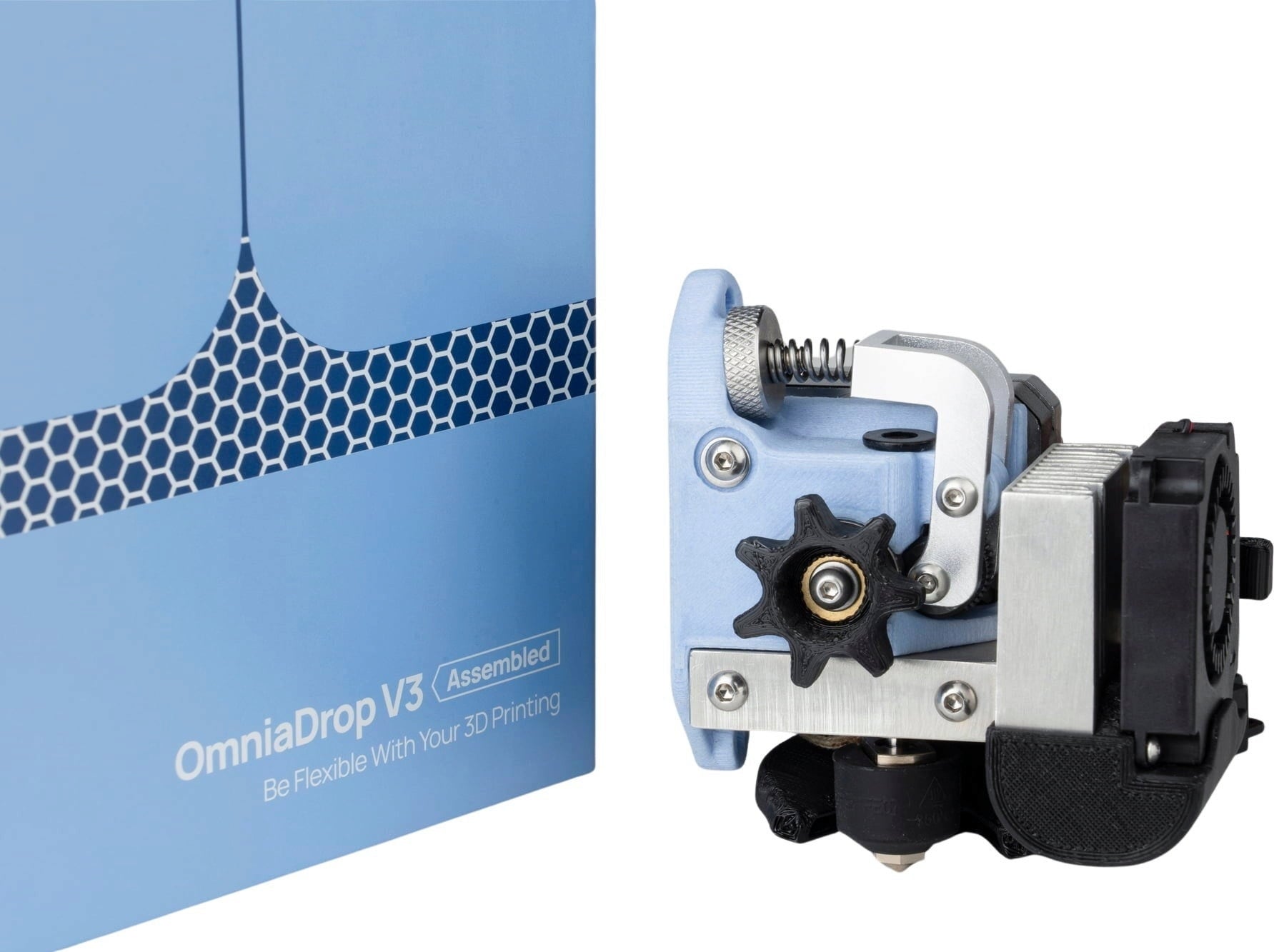

DropEffect OmniaDrop V3, Hardware Kit

OmniaDrop V3 de DropEffect es una excelente extrusora todo en uno diseñada para imprimir materiales flexibles y fibrosos. El cuerpo principal de la extrusora está hecho de fibra compuesta PA-GF que tiene alta resistencia y peso ligero.

Engranaje planetario pequeño, pero fuerte fuerza de extrusión

OmniaDrop V3 cuenta con un reductor planetario que ahorra espacio con una fuerza de extrusión de 100 N que hace que la extrusora pueda imprimir incluso con los materiales más difíciles. La relación de transmisión de 5:1 significa que se requiere un par bajo para impulsar un filamento de 1,75 mm o 3 mm de diámetro.

Dado que se requiere un par bajo, el OmniaDrop V3 está equipado con un motor paso a paso tipo panqueque Nema17 liviano y compacto con un peso base de 250 g. Esto hace que el peso de todo el extrusor sea mucho menor.

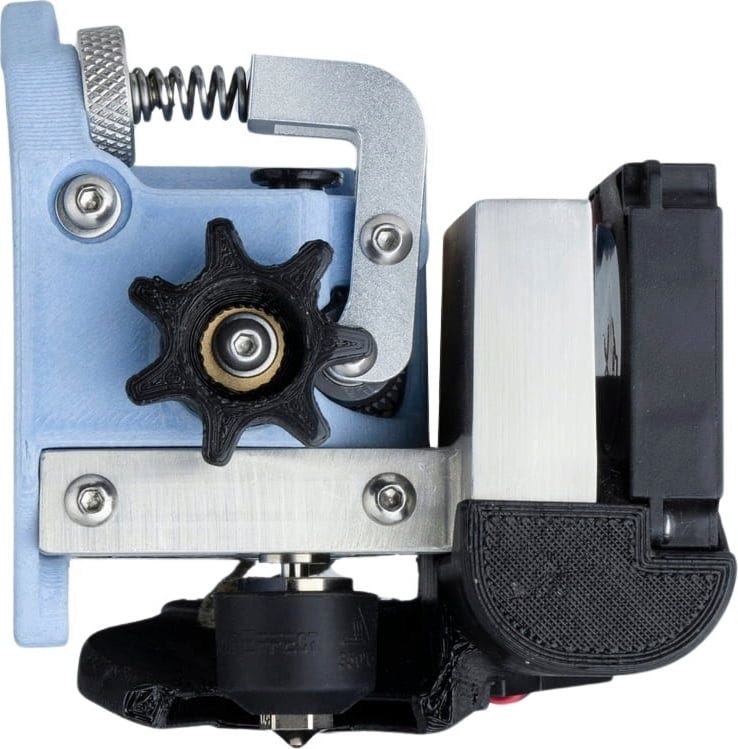

Sistema de doble transmisión en acero templado

Para un agarre seguro y antideslizante del filamento, el OmniaDrop V3 utiliza dos engranajes impulsores de acero endurecido con una dureza HRC de 60+ y dientes afilados. Un recubrimiento RNC que logra una dureza superficial de hasta HV3300+ garantiza una larga vida útil del engranaje.

Mientras que el engranaje impulsor principal es accionado por el engranaje planetario, el engranaje libre es accionado por el engranaje impulsor principal con dos rodamientos de bolas.

Sistema de enfriamiento especialmente desarrollado contra warping

OmniaDrop V3 tiene un sistema de enfriamiento especial que minimiza el riesgo de warping. El bloque de enfriamiento se desarrolló de tal manera que el aire enfriado fluye verticalmente hacia arriba para que las corrientes de aire del bloque de enfriamiento no afecten el modelo impreso.

También se ha mejorado la geometría del radiador del componente para disipar rápidamente el calor del filamento extruido y conseguir así un mayor efecto refrigerante en una mayor superficie.

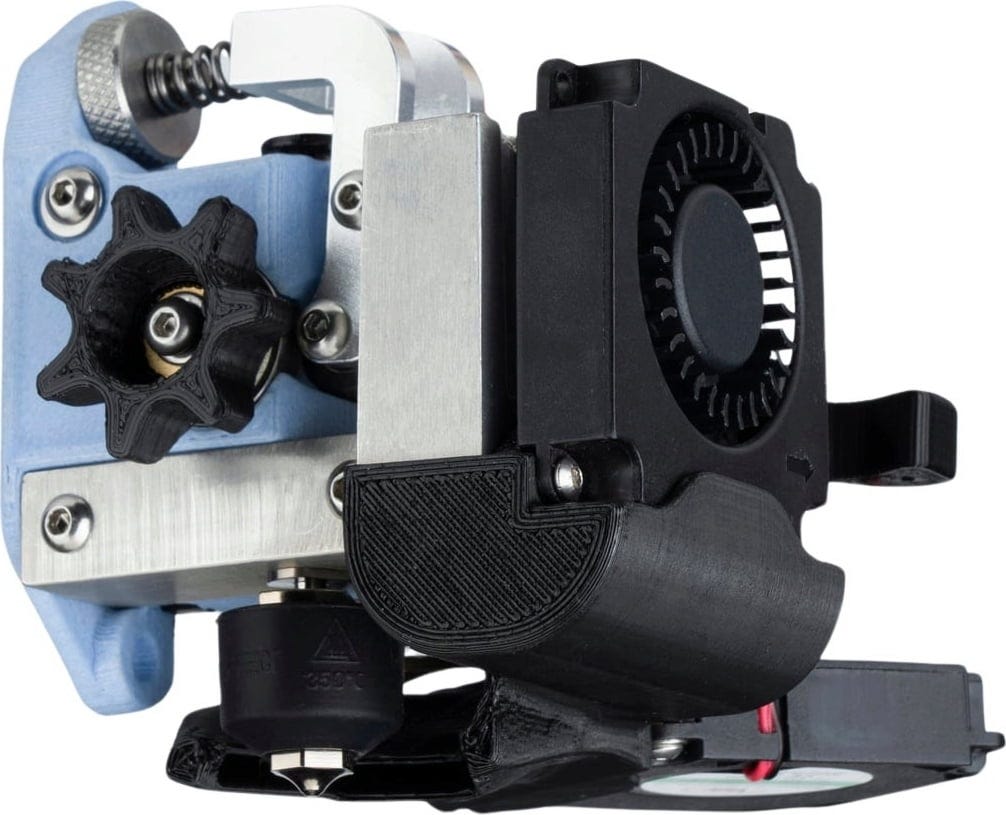

Ventilador de refrigeración de componentes

Se ha agregado un ventilador de enfriamiento parcial a la extrusora. Lo necesitas para imprimir algunos polímeros como PLA y TPU, pero el ventilador de refrigeración también es útil cuando imprimes puentes y otros detalles finos, ya que evita que se doblen las protuberancias.

Calentador de anillo como Hotend

La extrusora está equipada con un módulo de calentamiento para medir y controlar rápidamente la temperatura mediante un calentador de anillo de cobre niquelado (280 °C, 50 segundos) que también se usa como Hotend. Sus ventajas son:

• Uniforme alrededor de la boquilla
• Mejor distribución de la temperatura
• Una medición de temperatura más rápida
• Un ventilador de enfriamiento de componentes en forma de U o de O se puede colocar más cerca de la boquilla

Recorrido de filamento corto para un trabajo más preciso con filamentos flexibles

Las aletas de refrigeración se han colocado en el lateral del bloque de refrigeración con el objetivo de que el recorrido del filamento sea lo más corto posible. Esta ruta de filamento más corta asegura que la extrusora reaccione más rápido y con mayor precisión y que no se produzcan torceduras. Los dientes afilados de las dos ruedas motrices sujetan el filamento con especial firmeza desde ambos lados, lo que significa que no solo se empuja suavemente sino también uniformemente en el hotend.

La combinación de recorrido de filamento corto y engranajes impulsores robustos permite la impresión de cualquier tipo de filamento flexible.

Compatibilidad con boquillas E3D

OmniaDrop V3 es compatible con las boquillas E3D. El extrusor viene con una boquilla original de latón de 0,4 mm.

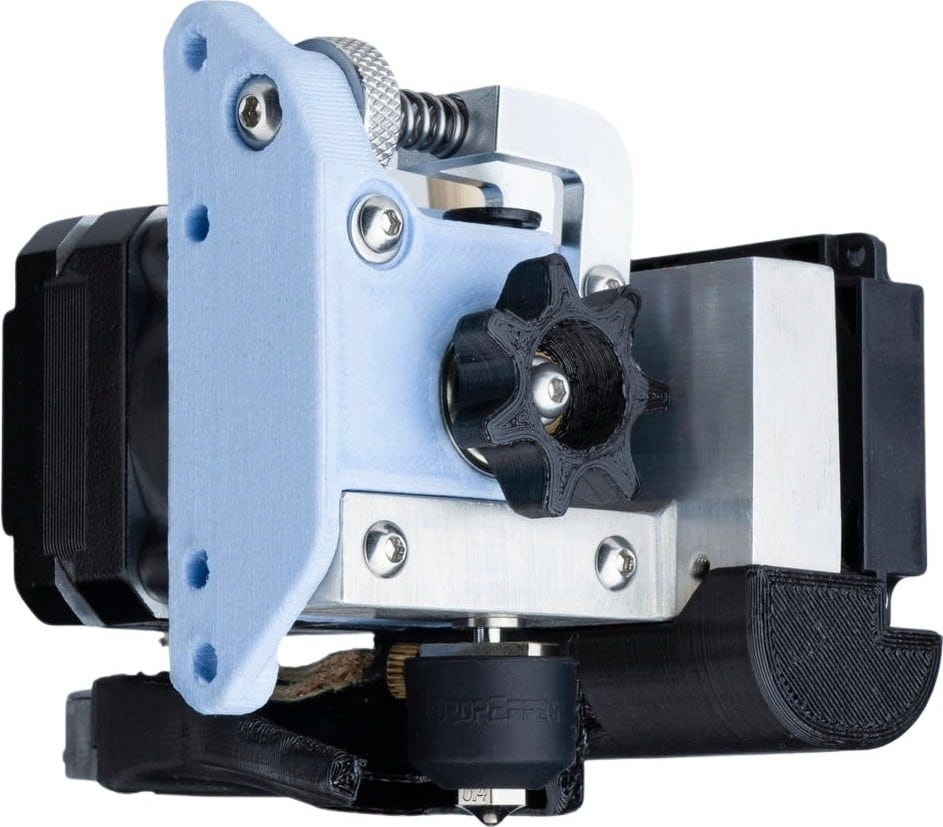

Diseño de hardware simétrico

Todos los componentes de hardware de OmniaDrop V3 están construidos simétricamente, lo que significa que la extrusora se puede montar en una imagen especular.

El cuerpo principal de la extrusora también está impreso en 3D y se puede rediseñar según los deseos individuales del usuario.

Lista de accesorios:

• 1 Llave hexagonal H2.5
• 1 Llave Allen H2.0
• 1 Llave Allen H1.5
• 1 Arandela
• 1 Lubricante térmico de silicona (0,5 g)
• 2 Insertos roscados M3
• 4 Insertos roscados M2
• 1 Llave abierta H6.0
• 1 Cable de extensión para ventilador de 5 cm - JST-XHP
• 1 Cable de extensión de termistor de 5 cm - JST-XHP
• 1 Cable de extensión de motor de 5 cm - JST-XHP
• 1 Cable de extensión del calentador de 1 x 5 cm
• 1 Cable de extensión de ventilador DuPont de 5 cm.
• 1 Cable prolongador motor 5cm - DuPont
• 1 Cable de extensión de termistor de 5 cm - DuPont

Aquí puedes encontrar las instrucciones de montaje.

Aquí puede encontrar las instrucciones de impresión.
