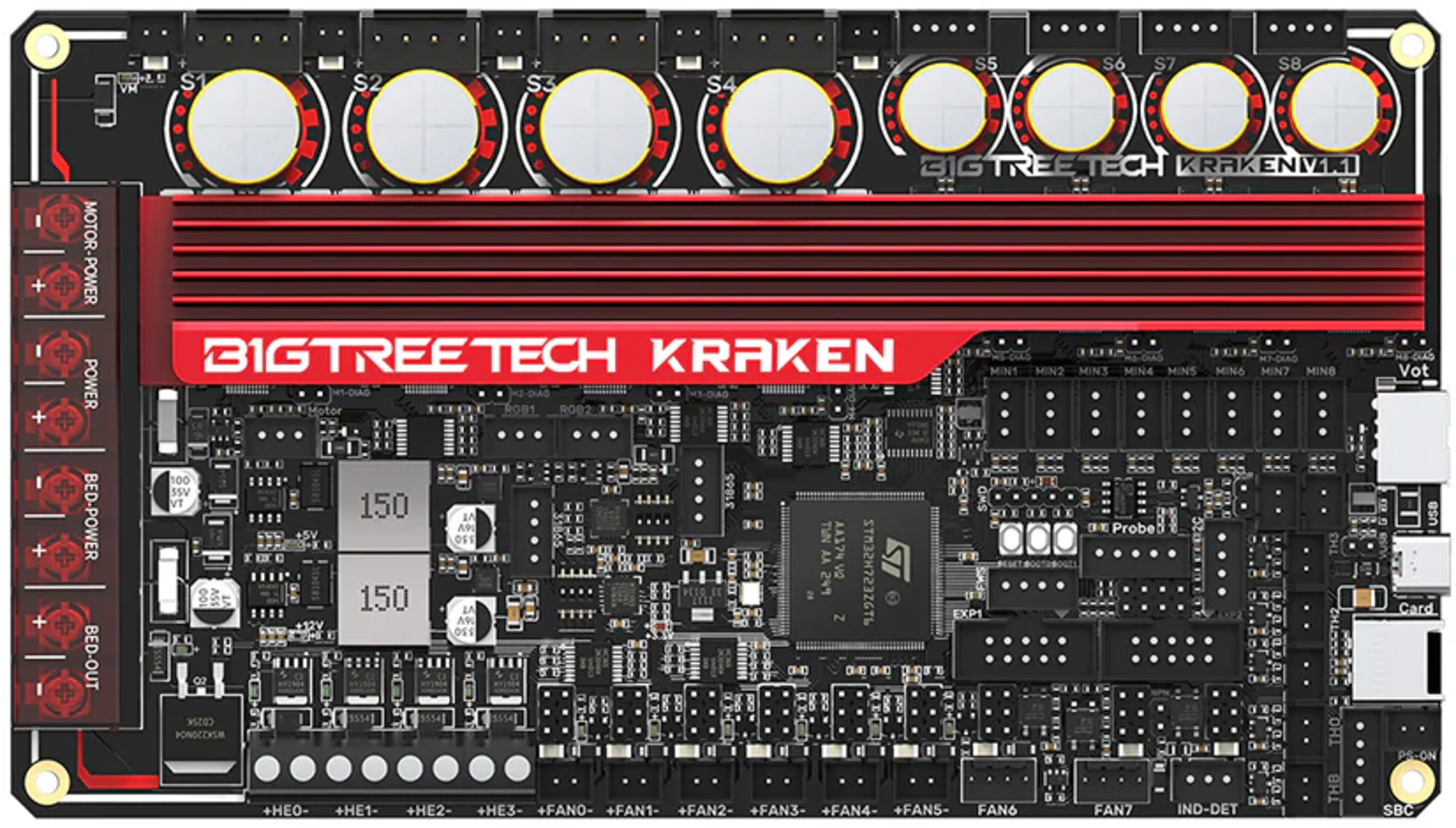

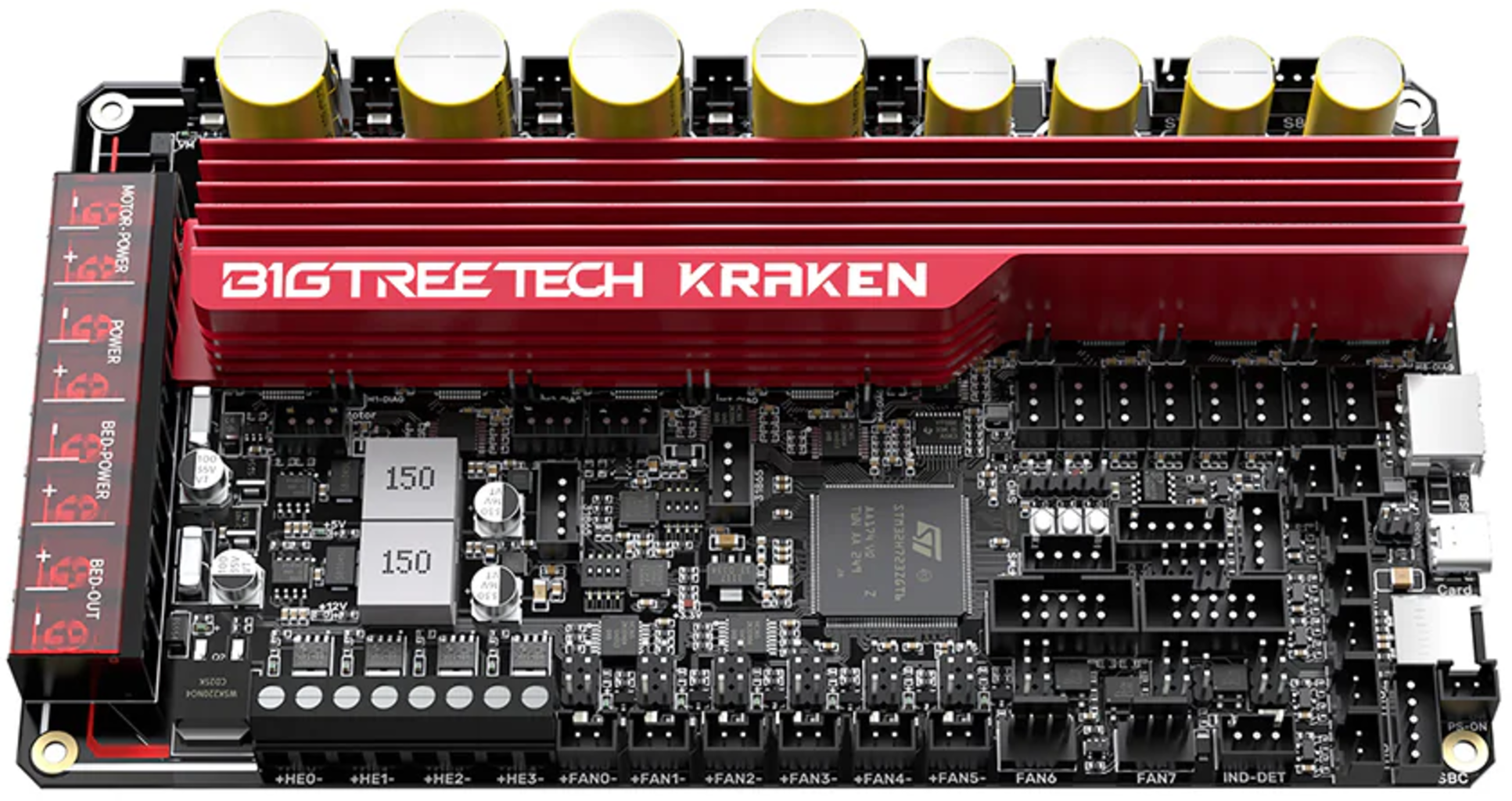

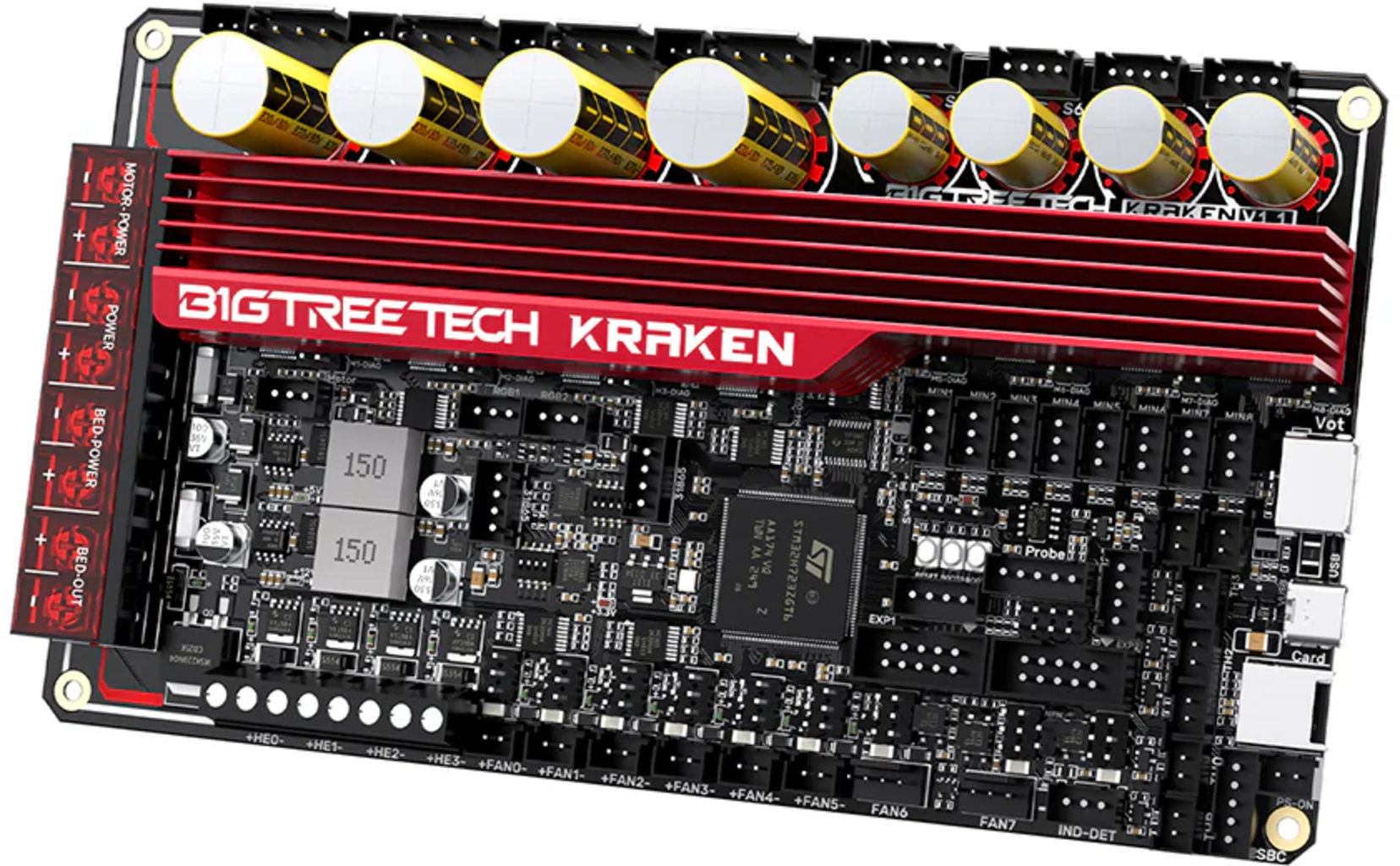

BIGTREETECH Kraken V1.0

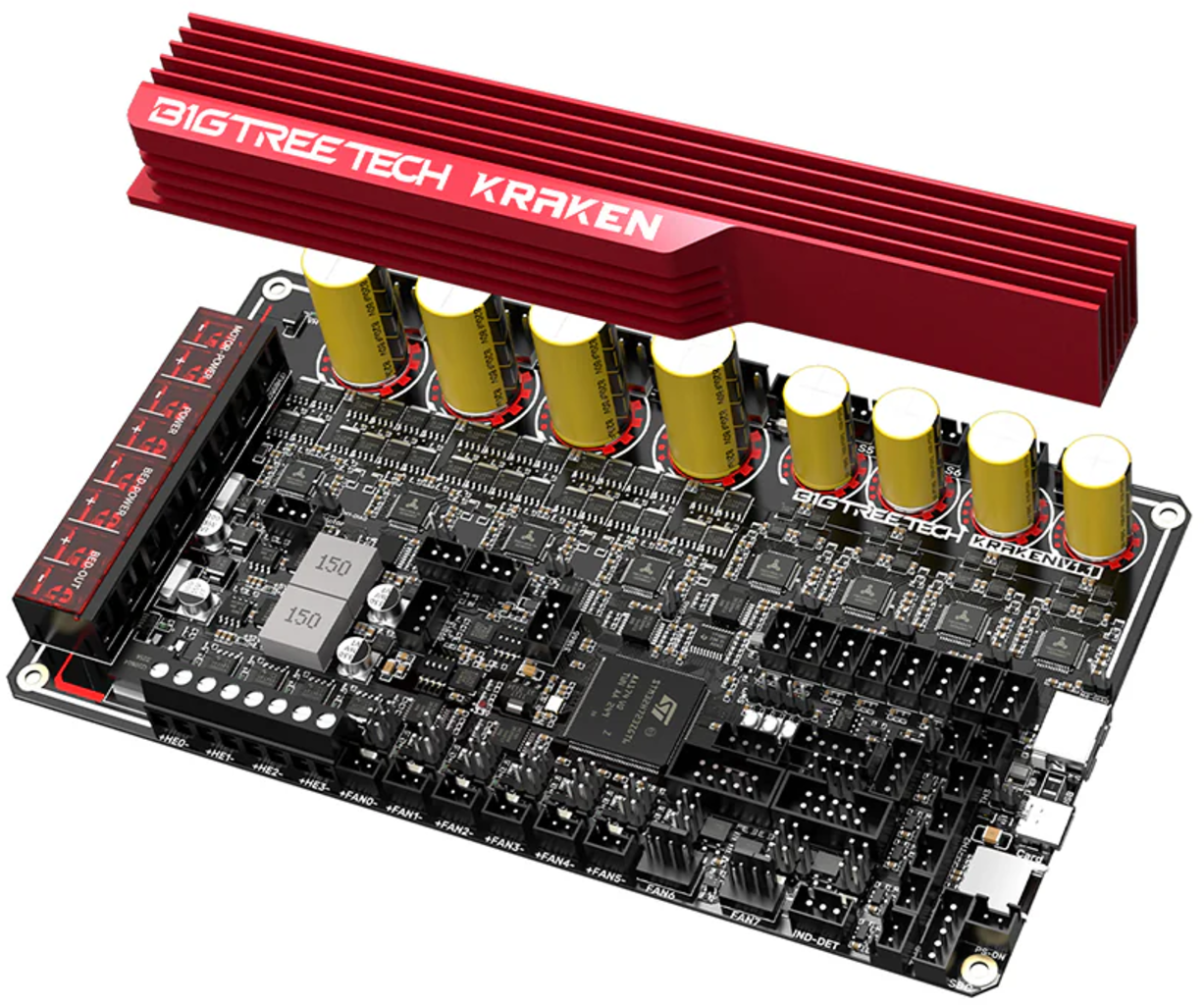

La BIGTREETECH Kraken V1.0 es una placa base de 32 bits diseñada específicamente para impresoras de gran capacidad. La placa base tiene un controlador de motor paso a paso de alto voltaje y alta corriente integrado, que facilita la conexión a controladores de alto voltaje y reduce significativamente la complejidad de la carcasa. La placa Kraken que ahorra espacio está equipada con disipadores de calor con diseño ID para una disipación de calor efectiva.

Microcontrolador STM32H723ZGT6 para mayor rendimiento

Aumente significativamente el rendimiento de su impresora 3D con el microcontrolador STM32H723ZGT6 ultrarrápido, compatible con Marlin, Klipper y RRF.

⇒ Frecuencia principal de 550 MHz de 32 bits, procesador ARM Cortex-M7 con núcleo de alto rendimiento.

Amplia compatibilidad para un control sin esfuerzo

La placa base Kraken tiene 8 controladores TMC2160. Dado que admiten un amplio rango de voltaje de 24 V-60 V, no solo se garantiza una compatibilidad perfecta, sino que también aumenta significativamente el rendimiento y la eficiencia de su impresora 3D de gran capacidad. Al mismo tiempo, se produce una reducción del 52 % en la generación de calor, lo que significa que los componentes individuales tienen una vida útil más larga y pueden soportar cargas elevadas.

Funcionamiento simultáneo de dos cabezales de impresión

Un potente chip H723 con conexiones especiales permite operar dos cabezales de impresión simultáneamente. Esto permite que ambos cabezales de impresión realicen su función sin problemas y maximicen la eficiencia general de la impresora 3D sin tener que realizar ningún ahorro en calidad.

Gracias a dos interfaces CAN, ambos cabezales de impresión se pueden conectar a la EBB (placa de conexión del extrusor) al mismo tiempo para permitir configuraciones de impresión 3D versátiles.

Conectividad versátil

La placa base se puede conectar a computadoras de placa única (SBC) externas como BTT PI y Raspberry Pi para una mayor flexibilidad. Una interfaz separada para la fuente de alimentación ofrece una facilidad de uso adicional.

Admite un control preciso de la temperatura

Para un control preciso de la temperatura, la placa base Kraken admite dos canales MAX31865 y dos canales de resistencias PT100/PT1000.

Salida de alta corriente

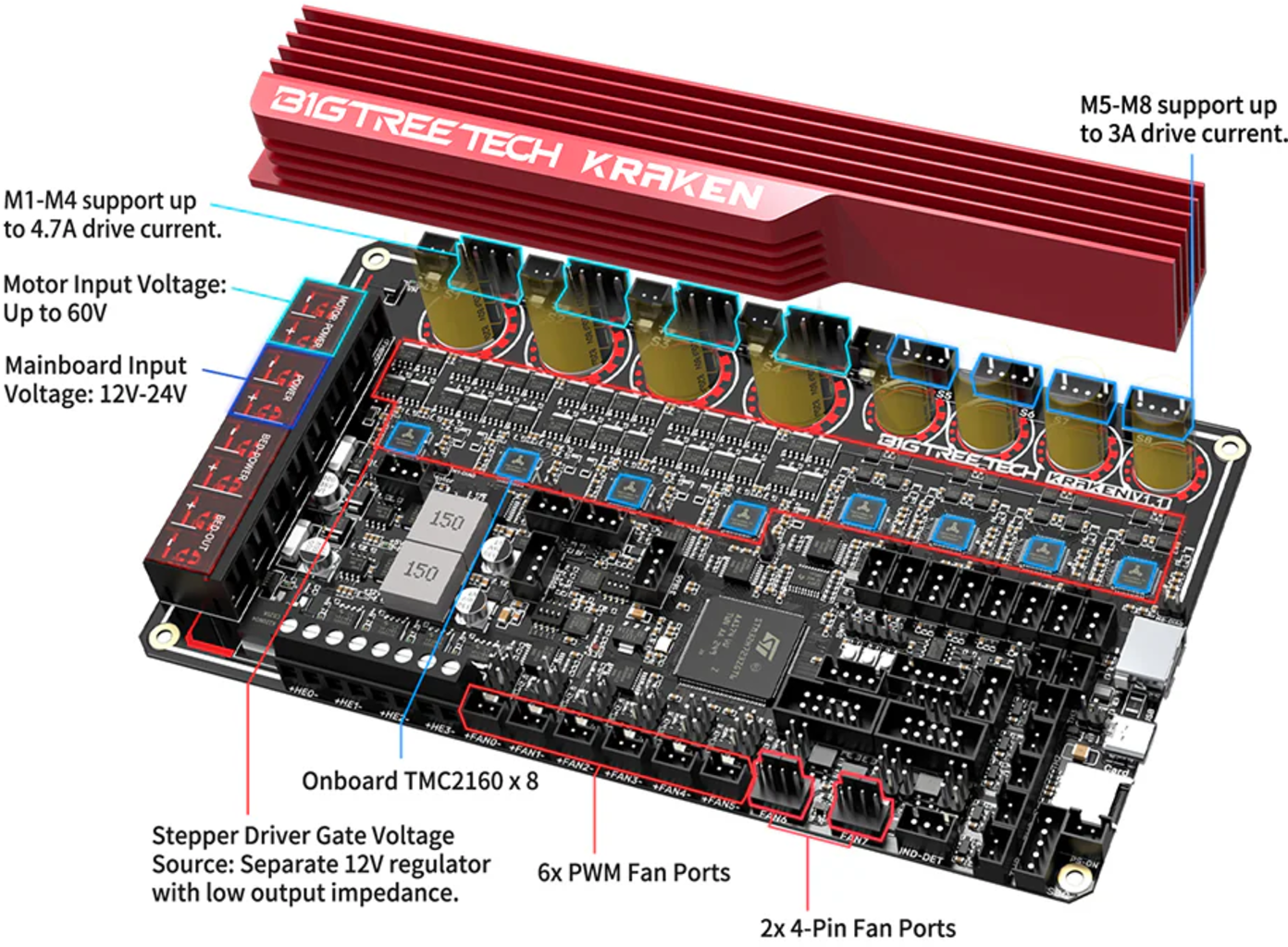

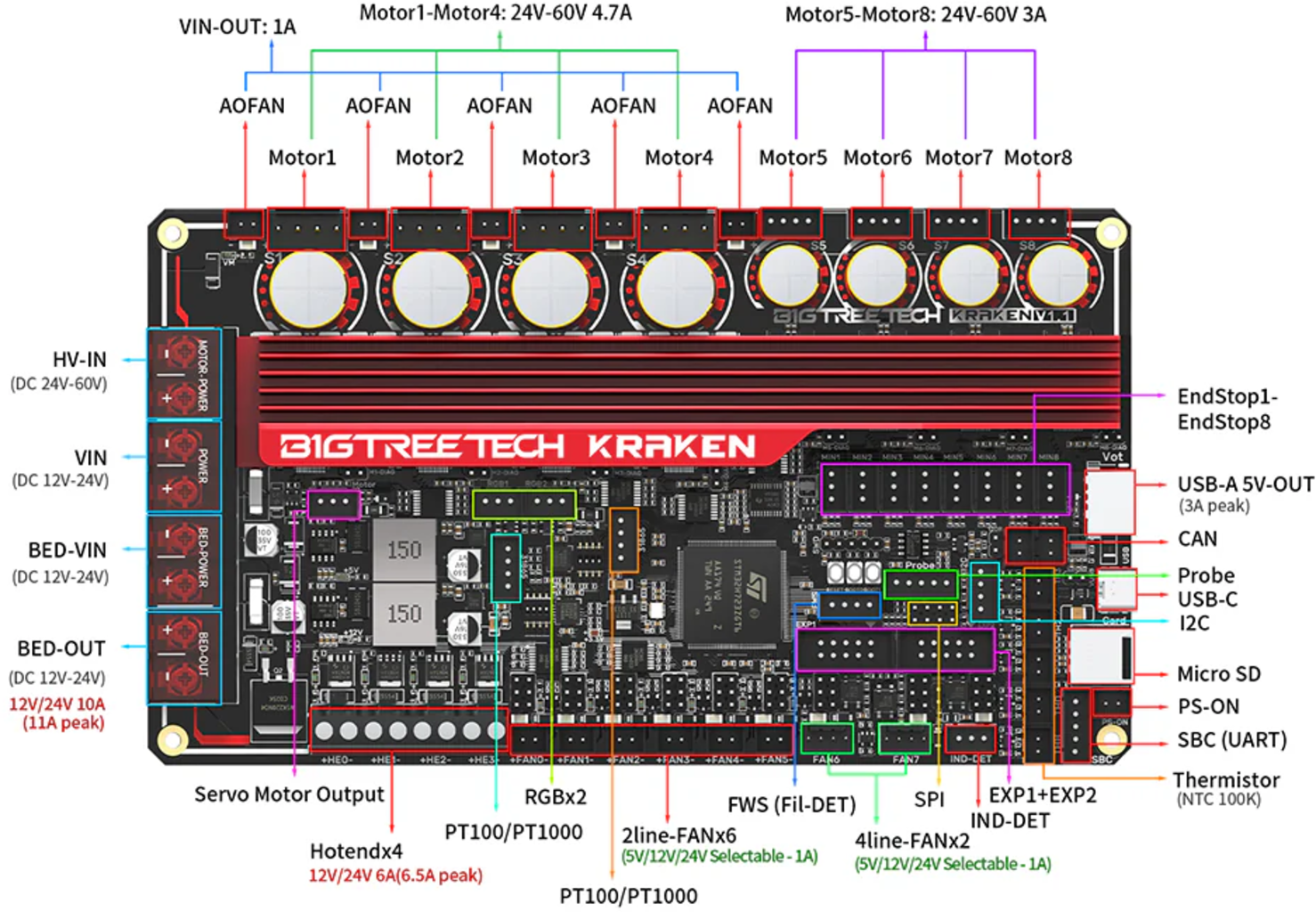

Kraken tiene enchufes M1-M4 para salida de hasta 8A y M5-M8 para salida de hasta 3A. De este modo se puede combinar de forma óptima la compatibilidad de los motores de alto rendimiento con un control mejorado.

Dos enchufes JST con soporte CAN

El módulo CAN garantiza una transmisión de datos estable y fiable, así como una fácil conexión de dos placas CAN EBB SB2240/2209. Se puede ampliar un StealthBurner u otros dispositivos CAN para funciones adicionales.

Protección integral de la placa base

► eFuse con protector de circuito de grado automático:

Un circuito eFuse protege la placa base de posibles daños y garantiza una confiabilidad continua durante un uso prolongado. Con un rápido apagado por sobrecarga y autorrecuperación, eFuse proporciona protección sin mantenimiento que cumple con los más altos estándares de seguridad.

Funciones: Apagado más rápido en caso de sobrecarga, protección autorreintable, funcionamiento a bajas corrientes, protección contra sobrecorriente, protección contra cortocircuitos, protección contra corriente inversa, protección contra sobretensión, protección contra polaridad inversa

► Protección contra fugas de termistor:

Los circuitos de protección de termistores adicionales evitan daños al chip de control y garantizan un funcionamiento a prueba de fallos.

► 4 x 820uF/80V + 4 x 560uF/80V para una salida de potencia estable.

GITHUB

Incluido:

• 1 Kraken BTT
• 1 caja de embalaje.
• 1 cable USB-C.
• 1juego de terminales de engarce DIY
• 1 juego de puentes.
• 1 pato negro BTT
• 1 pegatina BTT X Klipper.
• 1 pegatina BTT.

Especificaciones técnicas:
