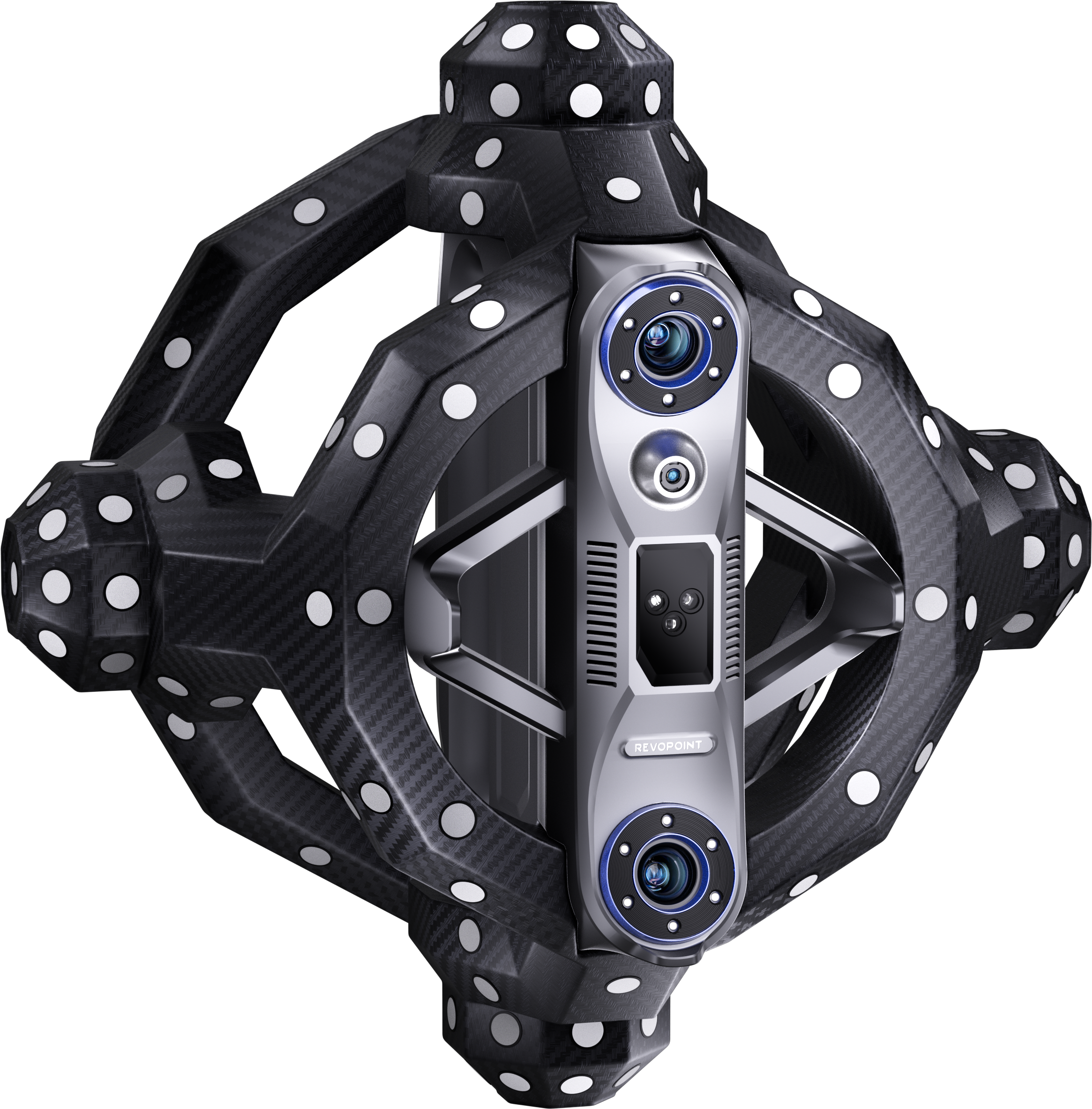

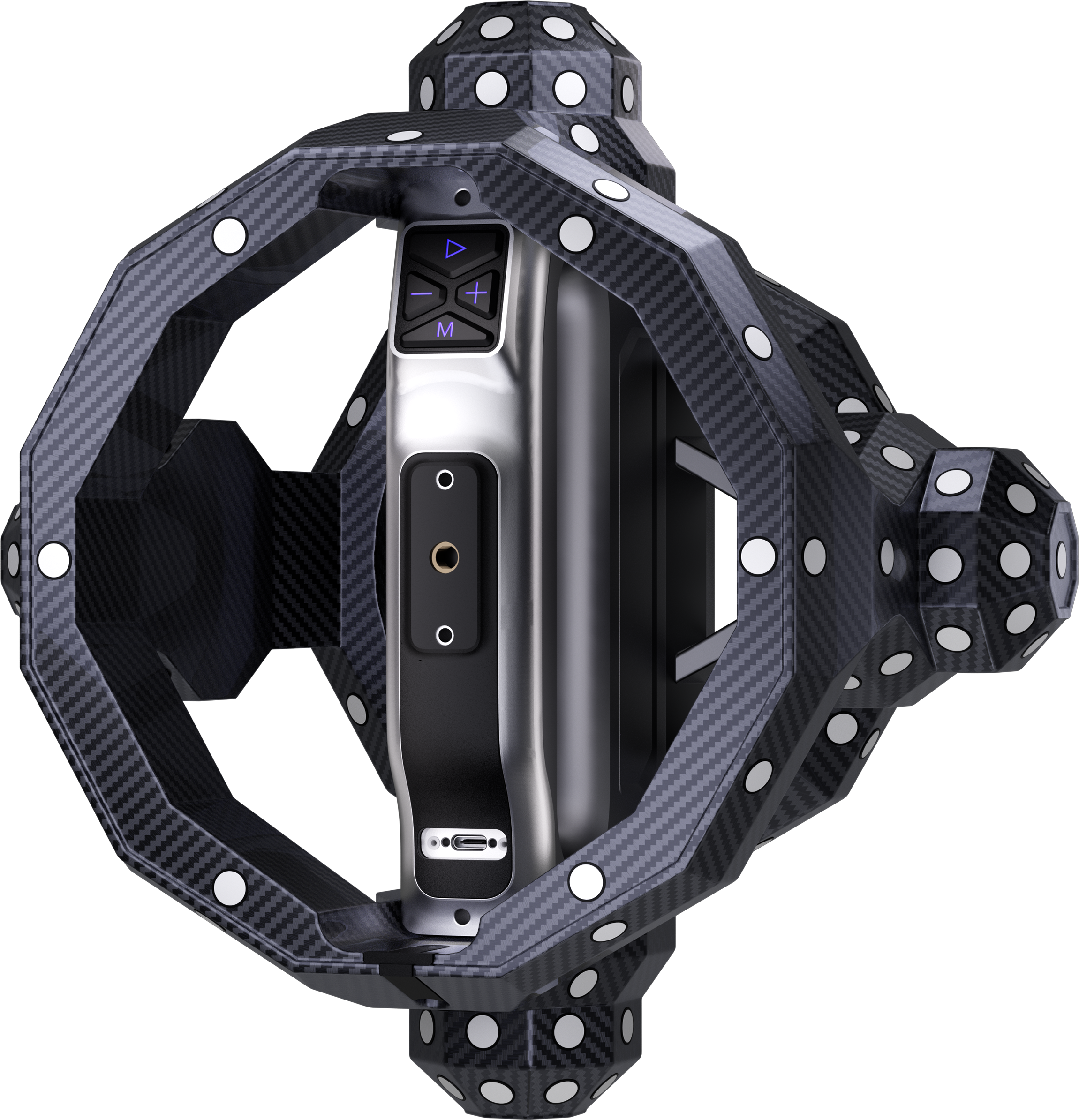

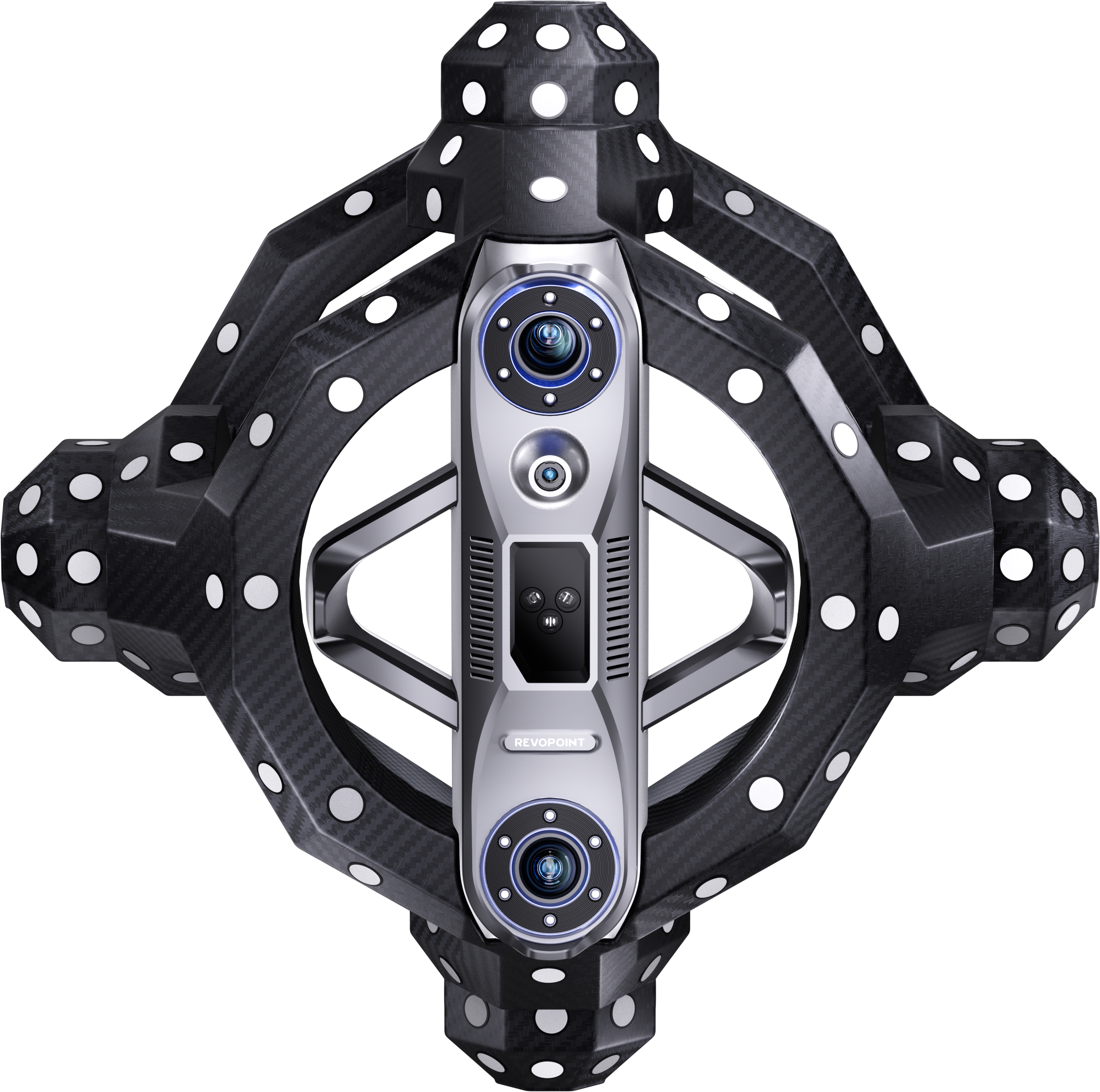

Revopoint Trackit

Revopoint3D Trackit no sólo ofrece precisión puntual, sino que también piensa en el futuro: desde la calibración automática hasta la integración perfecta en configuraciones robóticas. Ya sea en modo manual o con seguimiento óptico: Trackit garantiza resultados estables y repetibles - ¡eficiente, flexible y apto para uso industrial!

Máxima calidad de escaneado gracias a la detección láser dual

Gracias a dos modos de láser azul, Trackit se adapta a cualquier superficie y geometría:

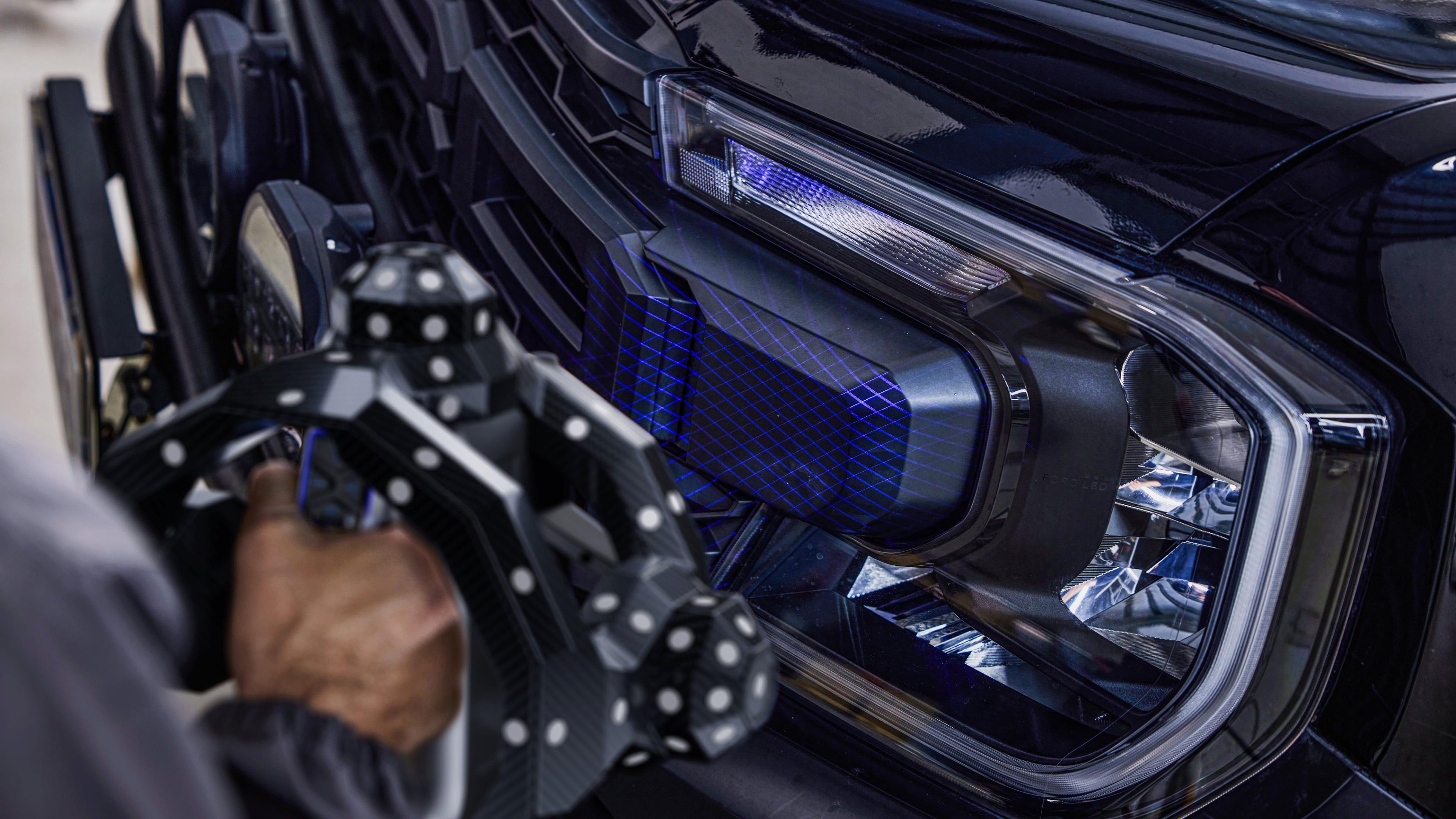

► Modo de 30 líneas cruzadas: para escaneados rápidos y de cobertura total, incluso en materiales oscuros o reflectantes.

► Modo de línea única: captura de forma fiable detalles profundos como taladros, engranajes, huecos y hendiduras.

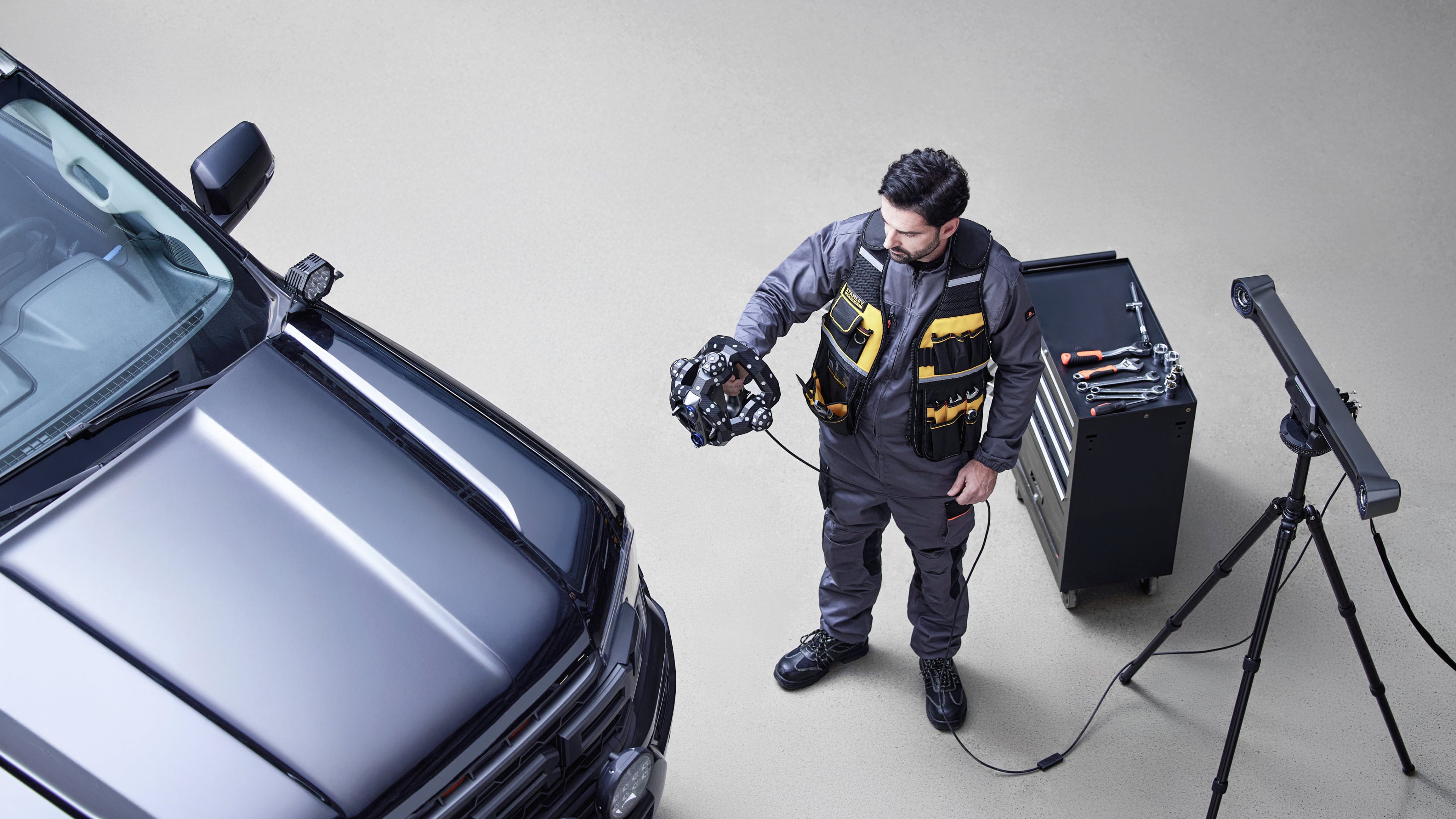

Escaneado flexible con o sin estación base

Trackit ofrece dos modos de funcionamiento flexibles:

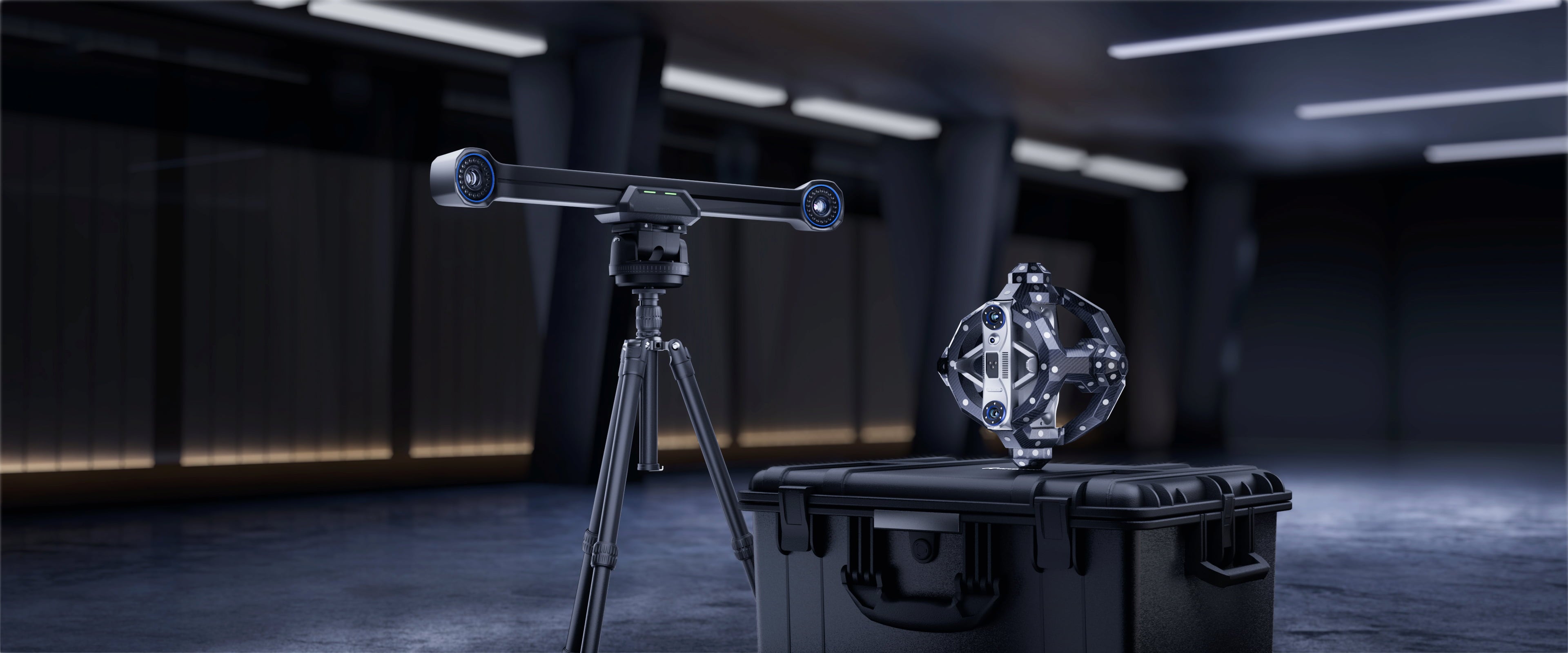

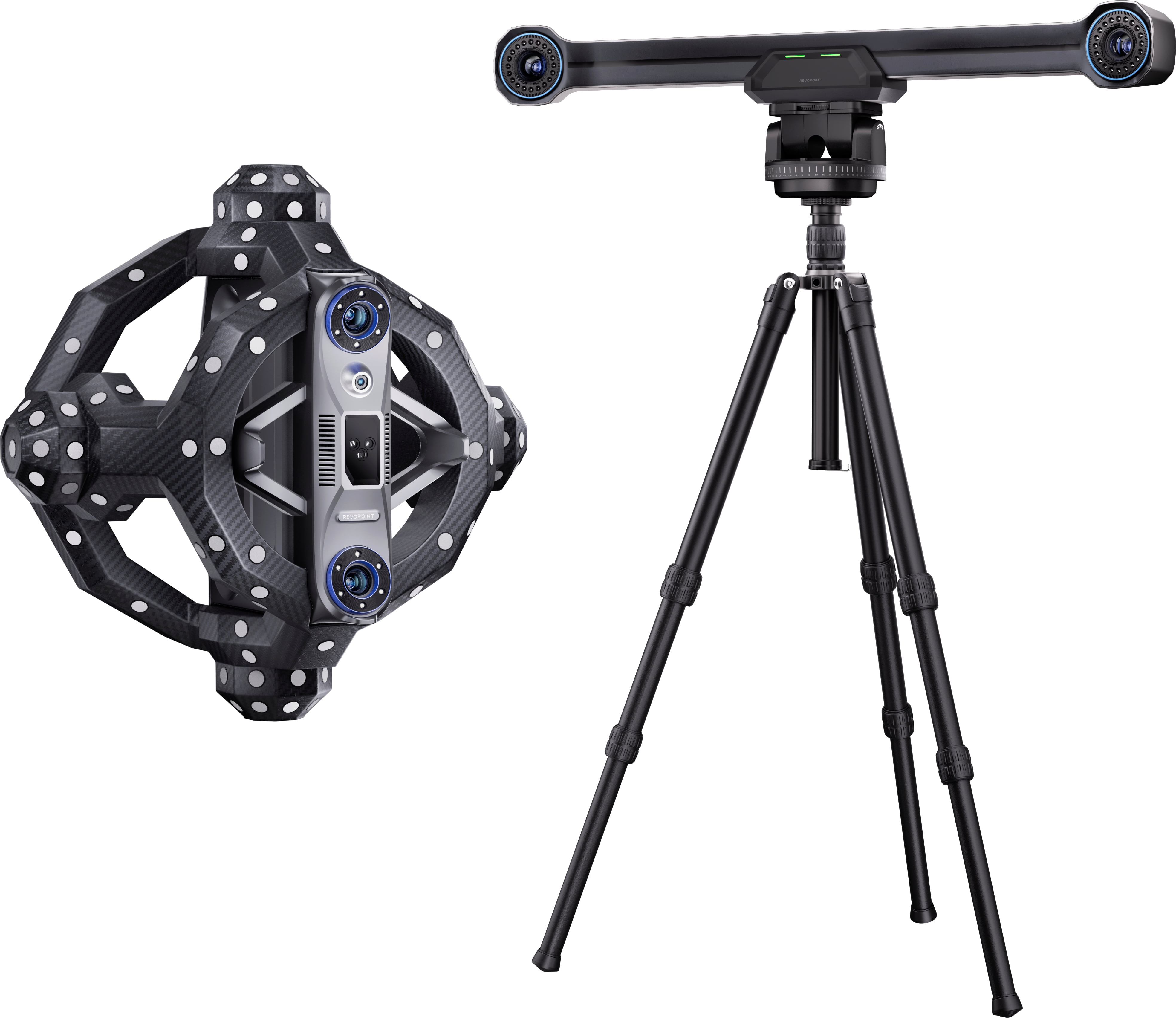

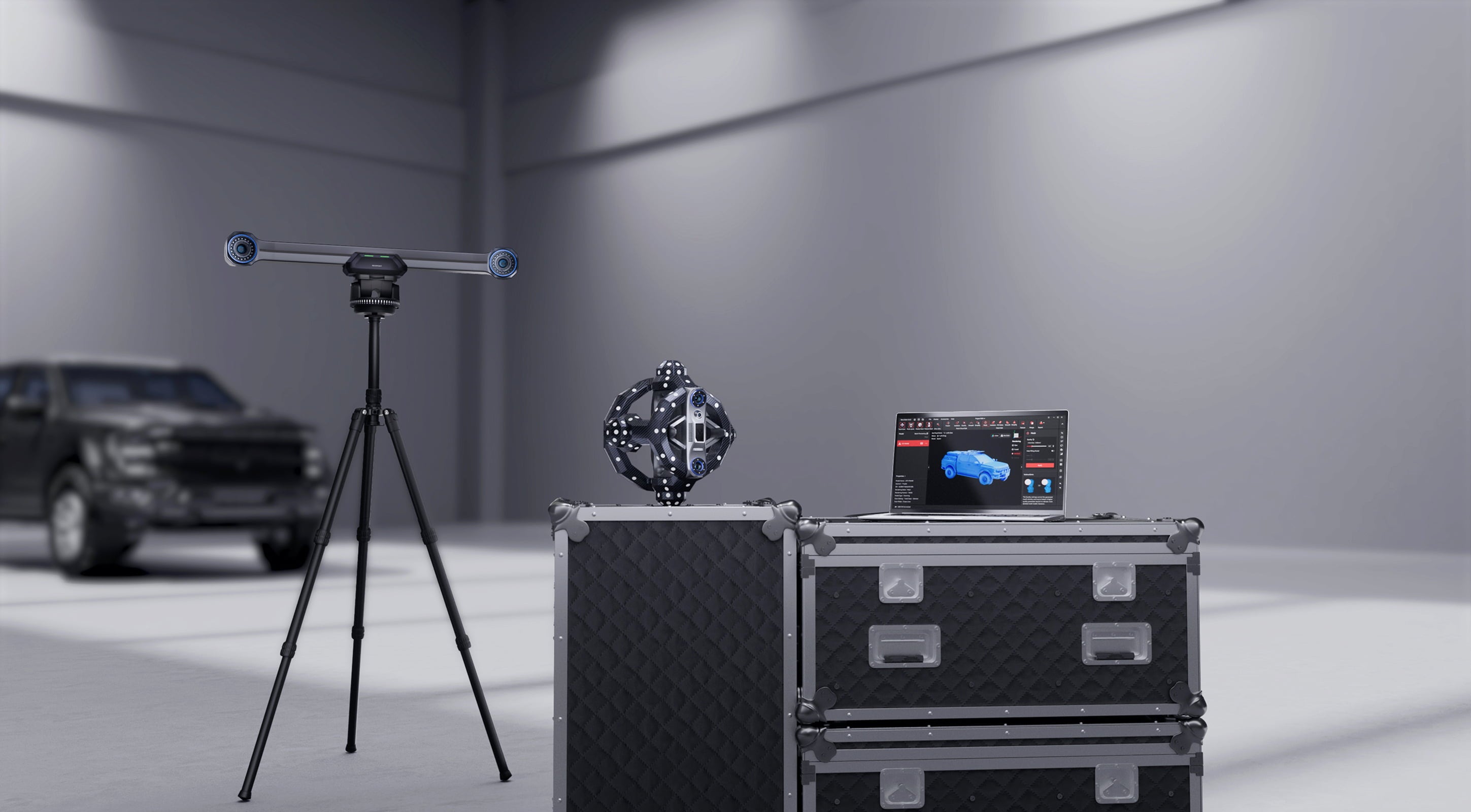

► Seguimiento óptico mediante estación de seguimiento de doble cámara: ideal para objetos de gran superficie.

► Funcionamiento manual autónomo - para zonas de difícil acceso o interiores donde la estación base no tiene línea de visión.

Captura de datos sin marcadores y diseño modular para objetos de gran tamaño

La localización precisa en tiempo real elimina la necesidad de objetivos.
Trackit funciona completamente sin marcadores y permite escanear en 3D sin fisuras objetos de entre 10 mm y 6 metros.

El sistema Leapfrogging permite mover la estación base paso a paso alrededor del objeto: el sistema de bloques de anclaje garantiza la vinculación exacta de los fotogramas y la detección completa de la superficie.

• Área máxima de seguimiento: 3260 x 2845 mm (a una distancia de 4 m)
• Velocidad de medición: hasta 1,5 millones de puntos/segundo
• Distancia de trabajo: 1,5 - 4 m
• Alcance del cable: 6 m

Calibración automática del cardán

Trackit utiliza un sistema inteligente de cardán de doble eje para una calibración totalmente automática. Esto ahorra tiempo, reduce los errores de funcionamiento y garantiza unos resultados de medición siempre precisos, incluso con varias tomas desde diferentes perspectivas.

Funcionalidad ampliada gracias a la detección de texturas

La cámara RGB de alta resolución integrada captura texturas realistas, ideales para la visualización o la evaluación posterior con Revo Measure (por ejemplo, para informes de pruebas con datos dimensionales).

Automatizable gracias a la interfaz robótica

En combinación con un brazo robótico colaborativo (6 ejes), Trackit puede funcionar como un sistema de escaneado totalmente automatizado:

• Diámetro del objeto: hasta 0,5 m
• Precisión volumétrica: hasta 0,05 mm
• Aplicación: registro automatizado de nubes de puntos de geometrías complejas.

Control de temperatura integrado

Varios sensores de alta sensibilidad controlan permanentemente la temperatura del escáner y del tracker, lo que evita la deriva inducida térmicamente y garantiza una precisión elevada y constante.

Otras características:

• diseño robusto de la carcasa con marco reforzado con carbono,

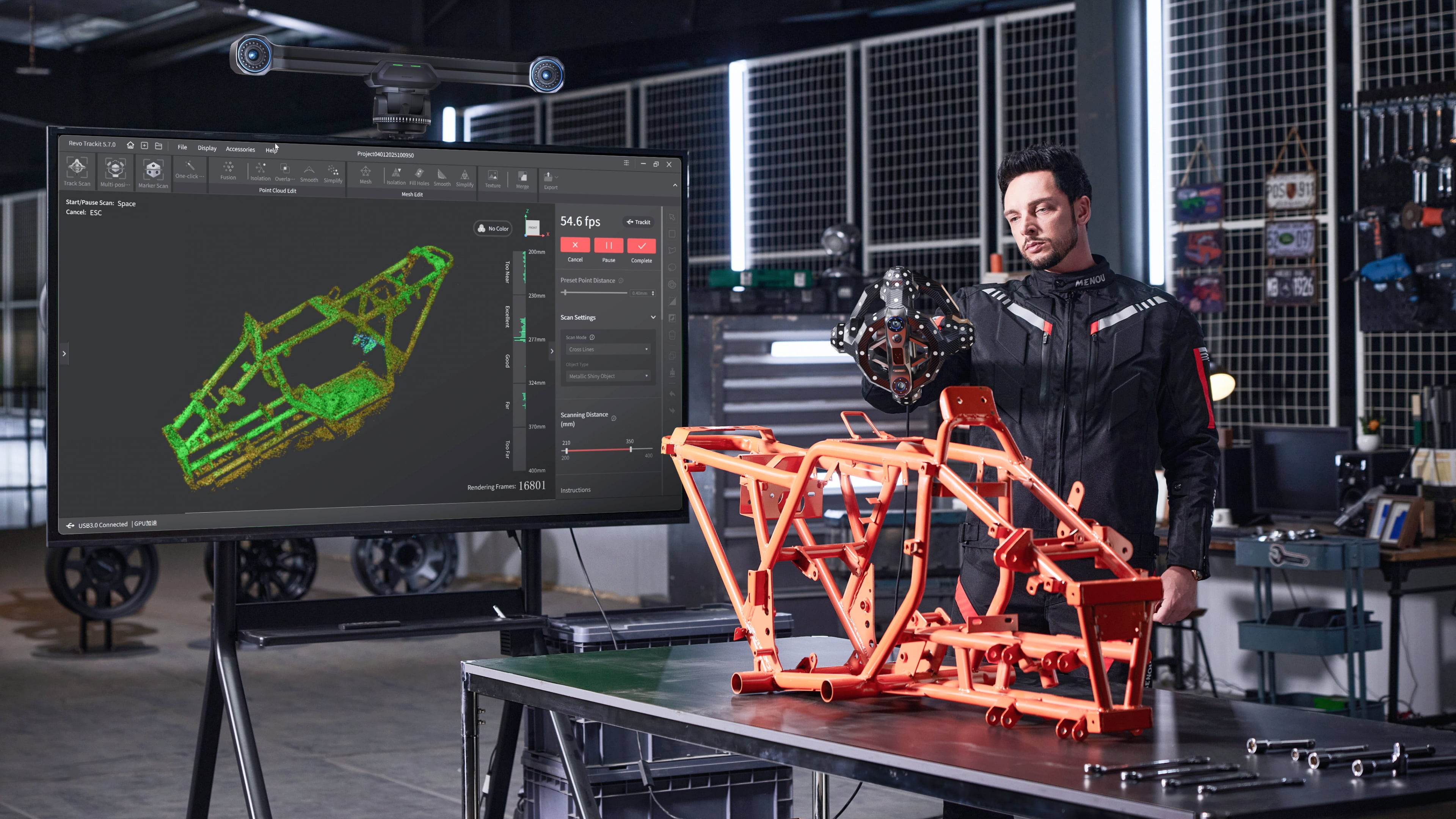

• software gratuito Revo Trackit con supervisión de nubes de puntos en tiempo real y parámetros de escaneado ampliados para un control óptimo.

Contenido:

• 1 escáner
• 1 rastreador
• 1 unidad de autocalibración del escáner (cardán de doble eje)
• 1 unidad de autocalibración del rastreador (cardán de doble eje)
• 1 trípode Tracker
• 1 Panel de calibración
• 1 varilla de calibración
• 1 Trípode para panel de calibración
• 1 Trípode para escáner
• 1 adaptador de red
• 1 cable para PC (azul)
• 1 cable para escáner (negro)
• 1 cable del cardán del escáner (dorado)
• 1 cable del cardán del rastreador (dorado)
• Bridas para cables
• 20 marcadores magnéticos
• 8 bloques de anclaje magnéticos
• 1 almohadilla de posicionamiento
• 1 adaptador de escáner
• 1 memoria USB
• 1 Maletín de transporte con ruedas para rastreador
• 1 maletín de transporte con ruedas para escáner

Especificaciones técnicas:

► Escáner:

► Trackit:
